- Что?Эта ссылка TC06 подбирать и разместить машину единичная цена $ 14000 (без учета доставки)
Он будет доставлен морским транспортом.Пожалуйста, свяжитесь с нами для получения дополнительной информации о доставке, наш e-mail: sales@charmhigh-tech.com
Эта машина для подбора и размещения компактная и очаровательная, но невероятно мощная.
Узкий дизайнВысокоточный модуль SMT TC066 головы 50 кормильщиков, поддержка 01005CPK>1.0

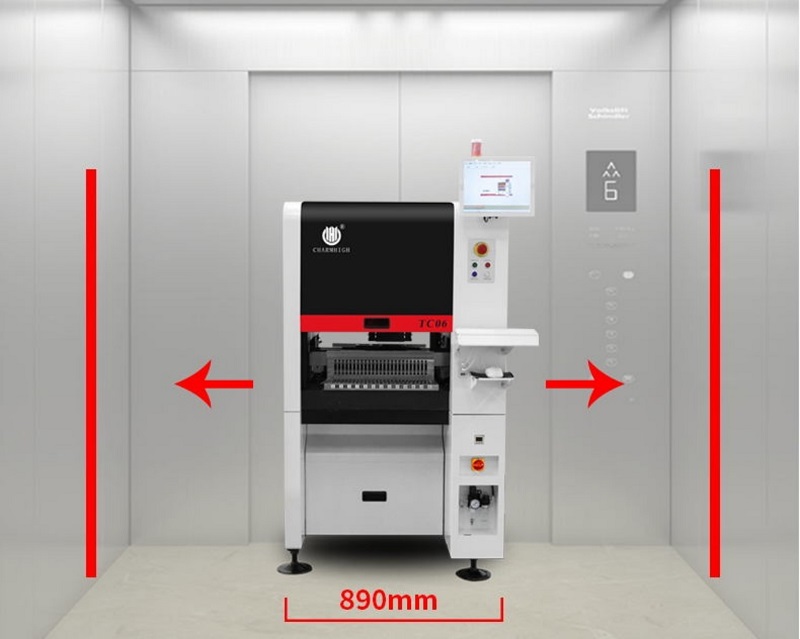

Ширина 89 см, подходит для большинства офисных дверей и лифтов!
Параметры TC06 Charmhigh:
| Размеры | 890мм ((L) x1450мм ((W) x1500мм ((H) |
| Вес | 900 кг |
| Силовое питание | AC220V (50Hz, однофазный), 3 кВт |
| Доставка воздуха | 0.5MPa ~ 0.7MPa |
| Производство вакуума | Встроенный вакуумный насос |
| Количество монтируемой головки | 6 |
| Скорость установки | 27800 лошадей в час (оптимально) |
| Укрепление точности | ± 0,04 мм CPK≥1.0 |
| Высота компонента | ≤ 12 мм |
| Тип компонента | Резисторный конденсатор исключен, цилиндрический диод, алюминий конденсатор, SOT, SOP, QFP, QFN, BGA и т.д. |
| Толщина ПКБ | 00,6 мм - 3,5 мм |
| Размер ПКБ | 350 мм ((L) x 300 мм ((W) |
| Перевозка ПКБ | Автоматическая 3-секционная рельсовая транспортировка, поддерживающее устройство PCB |
| Изменение сопла | Автоматическая замена сопла (библиотека сопла с 19 отверстиями) |
| Система управления | Встроенный промышленный компьютер (система Windows) с монитором, клавиатурой и мышью |
| Система привода | оси X&Y, приводящейсяСервомоторы Panasonic |
| Система передачи | Заземляющие винты + линейные проводники |
| Система питания | 50 NXT 8 мм стандартных кормовых стеков (также подходит для IC подноса и кормильца с палочкой) |
| Система зрения | "Летающая камера" x 6 (применимый размер компонента: 16mmx16mm); Камера IC x 1 (применимый размер компонента: 36mmx36mm); Марк камера х 2 |
Шармхай TC06:
1Номер модели: TC06
2Марка: Charmhigh
3Основная конфигурация:Полная автоматическая линия + автоматическая доставка ПКБ + 6 голов 50 питателей + (xy) ± 0,04 мм CPK> 1.0 + ось X&Y, приводящаяся сервомотором Panasonic + автоматическая смена сопла + 9 камер + заземление винта и линейные проводники +Тепловая компенсация + оптимальная скорость: 27800CPH
4. Питатель: Питатель Fuji Electric (покупка отдельно)
5Площадь ПКБ:350 мм ((L) * 300 мм ((W)
6. В комплекте с компьютером и клавиатурой и мышью с системой Windows
7Компонент: 01005/ 0201/ 0402 / 0603-5050/ диод/ триод/ SOP/ QFP/ QFN/ BGA/ LED... до максимум 36*36 мм IC
8Размер: 890 (L) * 1450 (W) * 1500 (H) ммAC220V, 50 Гц, однофазный
9Время выполнения: 5-7 рабочих дней
10. Доставка: морским путем / подборка из нашей фабрики непосредственно / отправка на склад Китая
11Способ оплаты: банковский перевод (T/T)
12Опаковка: фанера
TC06 преимущества:
- Поддержка CPK является важным ключом к выбору машины для сбора и размещения, делая производственный процесс SMT более стабильным.
-ANC: автоматическая смена сопла, сопла могут быть автоматически распределены в соответствии с компонентами, что делает производство SMT более интеллектуальным и более эффективным.
- высокоточная универсальная головка установки: одна машина может удовлетворить потребности в установке различных компонентов с высокой стабильностью
- Структура основания из чугуна, машина для подбора и размещения работает гладко на высокой скорости, лучше, чем мрамор.
- X&Y ось, управляемая сервомотором Panasonic, обеспечивает долгосрочную стабильность и точность машины.
Машинно-специфические решения болевых точек: "Изменение ноздрей сводит мою команду с ума".
Авто-изменитель насадки обрабатывает 6 типов за 30 секунд.
Растворы для болевых точек, специфические для машины:
"Летняя жара разрушает точность расположения"
Умная тепловая компенсация сохраняет ± 0,01 мм в течение всего дня.
Растворы для болевых точек, специфические для машины:
"Расстановка питателя отнимает время производства"
Лазерная автоматическая калибровка устанавливает 50 питателей за 5 минут.
Растворы для болевых точек, специфические для машины:
"В то время как другие трясутся, мы остаемся устойчивыми: двойная стабильность двигателя для безупречного высокоскоростного размещения".
"Наконец-то машина, которая не вибрирует от крошечных чипов, когда торопится с заказами".
Растворы для болевых точек, специфические для машины:"Настройка нового компонента занимает несколько часов".
Pre-Loaded Library of Common Components
Растворы для болевых точек, специфические для машины:Время простоя машин убивает наши сроки.
TC06 работает как 3 машины с 24/7 надежностью.
Растворы для болевых точек, специфические для машины:"Обучение новых операторов занимает месяцы"
Простой интерфейс. Любой может запустить его за час.
Mounting samples:
Покупка раздельно:
1Электрический питатель NXT.
2NXT вибрационный питатель.
3. IC поднос
4Передние и задние стойки для катушек
5. NXT кормовая тележка
Наш завод Charmhigh получил IOS9001, пожалуйста, купите оборудование от отличного завода.
Параметры TC06 Charmhigh:
| Размеры | 890мм ((L) x1450мм ((W) x1500мм ((H) |
| Вес | 900 кг |
| Силовое питание | AC220V (50Hz, однофазный), 3 кВт |
| Доставка воздуха | 0.5MPa ~ 0.7MPa |
| Производство вакуума | Встроенный вакуумный насос |
| Количество монтируемой головки | 6 |
| Скорость установки | 27800 лошадей в час (оптимально) |
| Укрепление точности | ± 0,04 мм CPK≥1.0 |
| Высота компонента | ≤ 12 мм |
| Тип компонента | Резисторный конденсатор исключен, цилиндрический диод, алюминий конденсатор, SOT, SOP, QFP, QFN, BGA и т.д. |
| Толщина ПКБ | 00,6 мм - 3,5 мм |
| Размер ПКБ | 350 мм ((L) x 300 мм ((W) |
| Перевозка ПКБ | Автоматическая 3-секционная рельсовая транспортировка, поддерживающее устройство PCB |
| Изменение сопла | Автоматическая замена сопла (библиотека сопла с 19 отверстиями) |
| Система управления | Встроенный промышленный компьютер (система Windows) с монитором, клавиатурой и мышью |
| Система привода | оси X&Y, приводящейсяСервомоторы Panasonic |
| Система передачи | Заземляющие винты + линейные проводники |
| Система питания | 50 NXT 8 мм стандартных кормовых стеков (также подходит для IC подноса и кормильца с палочкой) |
| Система зрения | "Летающая камера" x 6 (применимый размер компонента: 16mmx16mm); Камера IC x 1 (применимый размер компонента: 36mmx36mm); Марк камера х 2 |
Стандартная пакетовая услуга:
Пакет наших П&П - стандартный экспортный деревянный пакет, чтобы избежать повреждений во время транспортировки.
Транспортные услуги:
1Отправка через TNT/DHL/FedEx Express от двери к двери.
Для пакета менее 200 кг, вы можете использовать TNT, DHL, Fedex или другой экспресс компании, это дверь в дверь сервис, это обычно занимает 5-8 дней доставки.налоги и сборы не включены в цену товара или в стоимость доставкиЗа эти сборы несет ответственность покупатель.
2Отправка воздушной и морской.
Для больших количеств, более 500 кг, вы можете использовать воздушную или морскую доставку.
FCA:Мы отправим товары на склад в Китае по запросу покупателя, авиакомпания поможет организовать международный рейс для доставки товаров на ваше место.
CIFЭто означает отправку товаров в ближайший морской порт покупателей морской перевозкой, около 18 ~ 40 дней времени доставки, это не имеет отслеживания информации, покупатель должен сделать таможенную очистку на месте и платить таможенный налог,Вы могли бы использовать агента, чтобы сделать все местные вещи и доставить товары к вам..
FOBЭто означает, что вы можете организовать судоходную компанию, мы будем отправлять товары в морской порт в Китае в соответствии с вашим уведомлением, и мы будем делать все местные вещи в Китае.,другие сборы - ответственность покупателя.
3Отправляется в Россию.
Мы отправим товар самолетом, покупателю не нужно платить никаких налогов, сначала мы отправим товар в Москву, отправитель сделает все таможенное оформление, отправитель заплатит налоги заранее.После прибытия грузов в МосквуРоссийский местный экспресс доставляет товар к вам, так что покупателю не нужно беспокоиться о проблемах с налогами.
Время доставки около 18 ~ 35 рабочих дней! он имеет подробный номер отслеживания и отслеживания информации.
Сайт отслеживания: https://www.17track.net/ru
4- Забирайте прямо из нашей фабрики.
Вы можете воспользоваться своим собственным агентом по доставке или вашим счетом DHL/TNT/Fedex. Вы можете организовать их забор прямо на нашей фабрике.
Или если у вас есть экспедитор в Китае, мы можем отправить товары прямо к вашему экспедитору.
