Эта ссылка представляет собой единичную цену CHM-551 без включения доставки.Цена EXW: CHM-551: $7800
Пожалуйста, свяжитесь с нами по электронной почте для деталей доставки, наш электронный адрес: sales@charmhigh-tech.com
Обновленная модель Genius маленькаяCHM-551СМД-машина для подбора и размещения.Высокая точностьшаровой винтАвтоматический конвейер PCB, 50 кормильщиков 4 головы SMT подбирать и размещать робот
CHM-551 SMT Pick and Place Machine (сАвтоматическая смена сопла) для серийного производства SMT.0201поддерживается.Поддержка тестов CPK.Экономическое решение для сборки SMT.
Обновленная модель Charmhigh, высокая точность, высокая конфигурация.Сохранение места, очень хорошо для небольшой серии производства с высокой стабильностью.
Введение:
CHM-551 представляет собой четырехголовую высокоскоростную высокоточную универсальную автоматическую SMT-машину для подбора и размещения с высокопроизводительным конфигурационным механизмом и отличной производительностью, а ее цена доступна.Он используется для исследований и разработок, проверки и SMT малого и среднего производства., и могут быстро вернуть инвестиционные затраты.
Особенности машины
1. Поддержка теста CPK

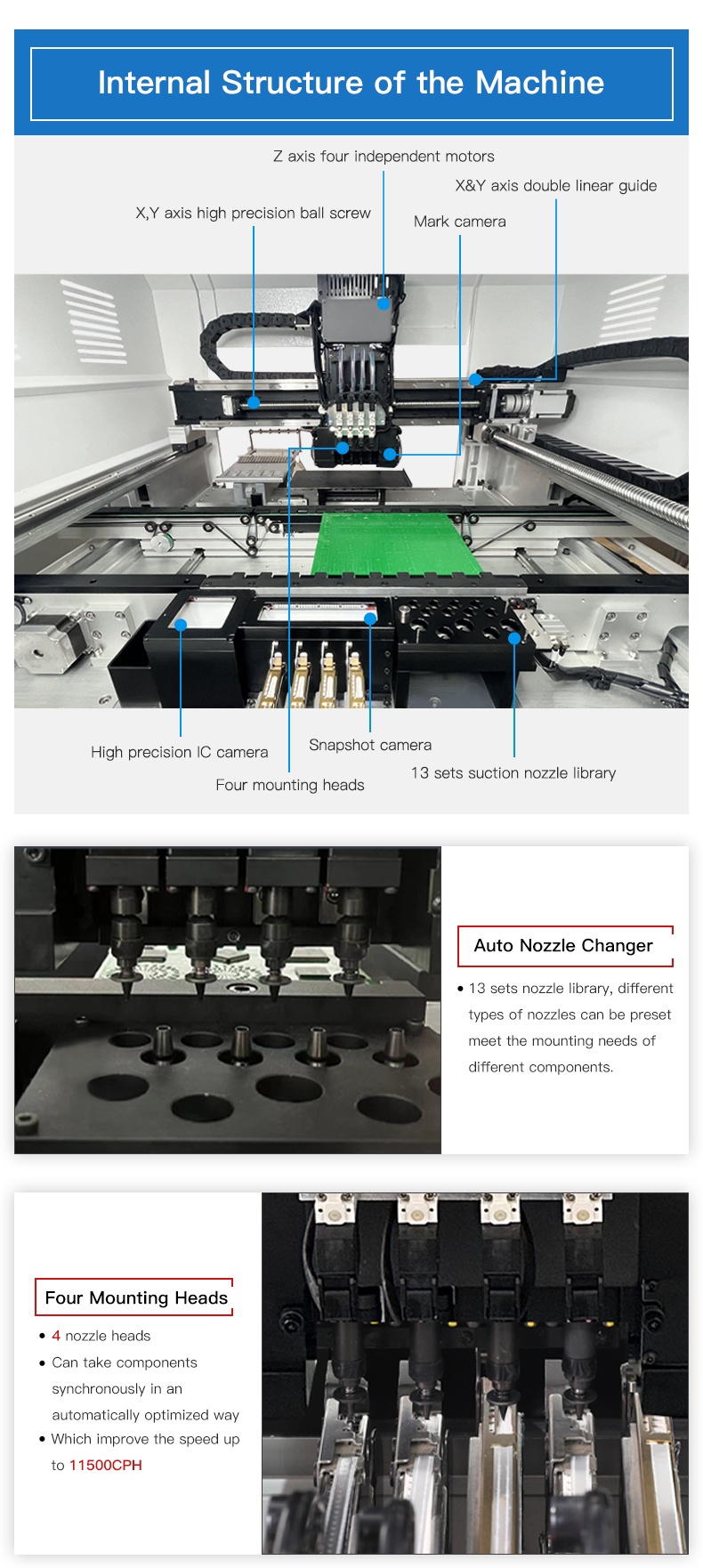

2. Автоматическая смена сопла (13 комплектов библиотеки сопла)
3Тепловая компенсация
4. Автоматическая транспортировка
5Оптимальная скорость:11500CPH IPC9850:8850CPH
6. .....
Для получения дополнительных характеристик машины, пожалуйста, обратитесь к нашему менеджеру по электронной почте: kimi@charmhigh-tech.com
| Спецификации CHM-551 | |
| Размеры | 1050 мм ((L) x1050 мм ((W) x 1360 мм ((H) |
| Вес | 310 кг |
| Силовое питание | AC220V (50Hz, однофазный) 1,5kw |
| Доставка воздуха | 0.5MPa ~ 0.7MPa |
| Производство вакуума | вакуумный насос |
| Количество монтируемой головки | 4 головы |
| Скорость установки | 11500CPH (оптимальный)IPC9850: 8850cph |
| Укрепление точности | (XY) ± 0,05 мм; CPK≥1.0 |
| Высота компонента | 12 мм |
| Тип компонента | 0201/0402/0603_5050/SOT/SOP/QFP/QFN/BGA и т.д. (резистор/конденсатор/диод/триод/LED/IC и т.д.) |
| Толщина ПКБ | 00,6 мм - 3,5 мм |
| Размер ПКБ | 350 мм ((L) x 270 мм ((W) (стандарт); 600 мм ((L) x 350 мм ((W) (необязательно) |
| Изменение сопла | Автоматическая смена сопла (библиотека сопла с 13 отверстиями) |
| Система управления | Встроенный промышленный компьютер (Windows) с монитором, клавиатурой и мышью |
| Система привода | оси X&Y, приводящейся сервомоторами; применение гибкого S-кривого ускорения и замедления |
| Система передачи | Шаровой винт + линейный гид |
| Система питания | 50 стандартных пневматических/электрических питательных стеков Yamaha 8 мм (также подходит для IC подноса и кормильца с палочкой) |
| Система зрения | Снимок камерой x4 (применимый размер компонента: 14mm×14mm); IC camerax1 (размер компонента применим:36 мм × 36 мм); Маркировка камераx2 |
Подчеркнуть:
1. Автоматическая замена насадки, вам не нужно менять насадку вручную, очень удобно!
2Сильная система камеры зрения, обновленные камеры с более высокой точностью, более точные IC placecd и минимум компонент 0201.
3С автоконвейером, построенной небольшой производственной линией SMT, освободите руки!
4Высокая конфигурация с умным программным обеспечением, более длительный срок службы, Charmhigh обеспечивают более прочную механическую часть.
Работа с универсальными стандартными кормильцами Yamaha ((покупка отдельно):
Вариант:
1. 8 мм/ 12 мм/ 16 мм/ 24 мм/ 32 мм/ 44 мм электрический питатель
2. 8x4 мм / 12 мм / 16 мм / 24 мм / 32 мм / 44 мм пневматический питатель
3Вибрационный кормильник
| Положение | Количество | Положение | Количество |
| Машина для подбора и размещения | 1 | Пинцет | 1 |
| Стержни | 8 | Внутренний шестиугольный ключик | 1 |
| Сборник инструментов | 1 | Смазочное масло | 1 |
| Гарантийная карта | 1 | Фильтр | 4 |
| Руководство пользователя | 1 | Быстрый разъем | 1 |
| Отчет об испытаниях | 1 | Подставка для мыши | 1 |
| Кисточка | 1 | Кабель питания | 1 |
Обратите внимание:
Машине CHM-551 SMT просто нужно подключить внешний источник воздуха, который готовят сами, а кормильцы Yamaha необходимо приобрести отдельно.Машина прошла QC перед отправкой..Мы предоставляем своевременное послепродажное обслуживание, каждая машина 100% протестирована хорошо перед отгрузкой. Пожалуйста, купите его с уверенностью.Наслаждайтесь своей машиной!Сервис и гарантия:Полная машина имеет гарантийный срок 1 год с момента покупки и пожизненного обслуживания. Мы всегда предоставляем запасные части машин, завод надежное прямое снабжение.Мы предоставляем онлайн Q / A и поддержку в решении проблем и технические консультацииКаждая машина на 100% протестирована до отправки.Техническая поддержка и контакт:Kimi LiuCharmhigh Technology LimitedMob/ WhatsApp: 0086 135 106 75756Skype: kimiliu89E-mail: kimi@charmhigh-tech.comTim LeeCharmhigh Technology LimitedMob/ WhatsApp: 0086 186 734 21112Skype:18673421112Электронная почта: tim@charmhigh-tech.com Добро пожаловать и следить за намиYouTubewww.youtube.com/kimiLiuCharmhighЕсли вы хотите увидеть больше информации и видео, пожалуйста, свяжитесь с нами по электронной почте.Мы ответим как можно скорее.Charmhigh SMT, заводские поставки, быстрая доставка. Charmhigh, лучший бренд Chiense.
| Спецификации CHM-551 | |
| Размеры | 980 мм ((L) x1050 мм ((W) x 880 мм ((H) |
| Вес | 190 кг |
| Силовое питание | AC220V (50Hz, однофазный) 1,5kw |
| Доставка воздуха | 0.5MPa ~ 0.7MPa |
| Производство вакуума | вакуумный насос |
| Количество монтируемой головки | 4 головы |
| Скорость установки | 11500CPH (оптимальный) IPC9850: 8850cph |
| Укрепление точности | (XY) ± 0,06 мм; CPK≥1.0 |
| Высота компонента | 12 мм |
| Тип компонента | 0201/0402/0603_5050/SOT/SOP/QFP/QFN/BGA и т.д. (резистор/конденсатор/диод/триод/LED/IC и т.д.) |
| Толщина ПКБ | 00,6 мм - 3,5 мм |
| Размер ПКБ | 350 мм ((L) x 270 мм ((W) (стандарт); 600 мм ((L) x 350 мм ((W) (необязательно) |
| Изменение сопла | Автоматическая смена сопла (библиотека сопла с 13 отверстиями) |
| Система управления | Встроенный промышленный компьютер (Windows) с монитором, клавиатурой и мышью |
| Система привода | оси X&Y, приводящейся сервомоторами; применение гибкого S-кривого ускорения и замедления |
| Система передачи | Шаровой винт + линейный гид |
| Система питания | 50 стандартных пневматических/электрических питательных стеков Yamaha 8 мм (также подходит для IC подноса и кормильца с палочкой) |
| Система зрения | Снимок камерой x4 (применимый размер компонента: 14mm×14mm); IC camerax1 (размер компонента применим:25 мм × 25 мм); Маркировка камераx2 |
Стандартная пакетовая услуга:
Пакет наших П&П - стандартный экспортный деревянный пакет, чтобы избежать повреждений во время транспортировки.
Транспортные услуги:
1Отправка через TNT/DHL/FedEx Express от двери к двери.
Для пакета менее 200 кг, вы можете использовать TNT, DHL, Fedex или другой экспресс компании, это дверь в дверь сервис, это обычно занимает 5-8 дней доставки.налоги и сборы не включены в цену товара или в стоимость доставкиЗа эти сборы несет ответственность покупатель.
2Отправка воздушной и морской.
Для больших количеств, более 500 кг, вы можете использовать воздушную или морскую доставку.
FCA:Мы отправим товары на склад в Китае по запросу покупателя, авиакомпания поможет организовать международный рейс для доставки товаров на ваше место.
CIFЭто означает отправку товаров в ближайший морской порт покупателей морской перевозкой, около 18 ~ 40 дней времени доставки, это не имеет отслеживания информации, покупатель должен сделать таможенную очистку на месте и платить таможенный налог,Вы могли бы использовать агента, чтобы сделать все местные вещи и доставить товары к вам..
FOBЭто означает, что вы можете организовать судоходную компанию, мы будем отправлять товары в морской порт в Китае в соответствии с вашим уведомлением, и мы будем делать все местные вещи в Китае.,другие сборы - ответственность покупателя.
3Отправляется в Россию.
Мы отправим товар самолетом, покупателю не нужно платить никаких налогов, сначала мы отправим товар в Москву, отправитель сделает все таможенное оформление, отправитель заплатит налоги заранее.После прибытия грузов в МосквуРоссийский местный экспресс доставляет товар к вам, так что покупателю не нужно беспокоиться о проблемах с налогами.
Время доставки около 18 ~ 35 рабочих дней! он имеет подробный номер отслеживания и отслеживания информации.
Сайт отслеживания: https://www.17track.net/ru
4- Забирайте прямо из нашей фабрики.
Вы можете воспользоваться своим собственным агентом по доставке или вашим счетом DHL/TNT/Fedex. Вы можете организовать их забор прямо на нашей фабрике.
Или если у вас есть экспедитор в Китае, мы можем отправить товары прямо к вашему экспедитору.
